一、簡述：
1、異音異響在線檢測分析系統是一種用于生產線，代替人工測聽產品異響的智能化檢測設備。該系統是一套集噪聲測試箱、聲學測量、自主學習、數據處理和自動化控制為一體的噪聲測量和智能識別系統，適用于生產線上工業產品噪聲質量檢測、數據分析、異響識別等。
2、該系統為用戶提供了一種較低本底噪聲的測試環境、自主學習、采集產品噪聲時域、頻域信號、多種計權聲級等，具備數據后處理分析、存儲、檢測追溯功能，自動識別噪聲合格品與非合格品。
3、噪聲與異響檢測業務在工業領域具有重要價值和意義。隨著工業生產的高速發展，消費者對產品的質量要求越來越高。在這一背景下，噪聲與異響檢測不僅有助于提高產品品質，還能夠幫助企業降低生產成本、減少不良品率和提高客戶滿意度。通過對產品噪聲與異響的監測和分析，企業可以及時發現潛在的設計和制造問題，從而優化生產流程，提升產品競爭力。

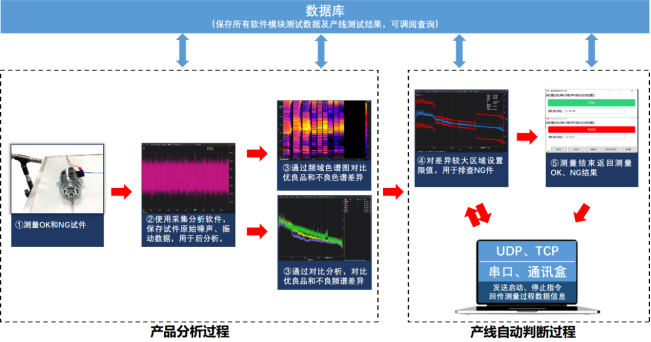

▼分析流程示意
1.1 基于聲音信號的異音檢測系統解決方案：
通過聲音信號采集與AI算法分析，快速識別產品中可能存在的異音問題。
1）噪聲測試箱：專為高噪音環境設計，噪聲測試箱能夠在高達80分貝的噪音環境下，將測試環境的噪音降至10分貝以下，確保檢測精度。
2）聲信號采集裝置：包括麥克風和數據采集卡。麥克風支持國內外多種品牌靈活選擇，適應不同產線需求。
3）數據采集：采用高速動態數據采集卡，低噪聲，高采樣率，適應99%的生產線需求。
4）AI異音識別算法：針對不同產品特征訓練的專屬異音識別模型，能夠高效適配不同生產線場景。
5）噪聲信號分析軟件：搭配分析軟件
其他特點
1）適配產線自動化，一站式聲學測試解決方案
2）與產線PLC自定義信號交互
3）支持與產線MES系統交互
4）數據大容量存儲
5）維修簡便
6）可靠性高
1.2 基于振動信號的異音檢測系統解決方案：
通過振動信號采集與AI算法分析，無需使用噪聲測試箱，直接識別產品內部潛在的異音。
1）振動傳感器：支持接觸式加速度傳感器測量及非接觸式激光測振傳感器測量；適合多種產品結構。
2）數據采集卡：與聲音信號方案相同，使用高速動態數據采集卡，確保低噪聲與高精度數據獲取。

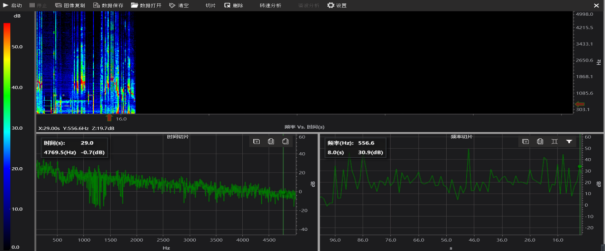

3）分析模塊：時域、FFT、CPB倍頻、階次、STFT、互功率譜、功率譜和功率譜密度(PSD) 以及加窗、重疊平均、一二次微積分、平滑等功能。
AI異音識別算法：根據不同產品的振動特性定制化模型，滿足個性化生產需求。
4）支持產線自動化PLC動作信號交互。
5）自定義設置OK與NG閾值，根據采集振動信號自動判定良品與不良。
6）支持產品條碼身份錄入、數據存儲與統計。
7）定制自動化產線振動品質檢測方案
二、構成介紹：
1、測量儀器硬件：測量儀器硬件也是一個系統，包含傳感器，麥克風或加速度傳感器；數據采集卡；信號數據傳輸線等。

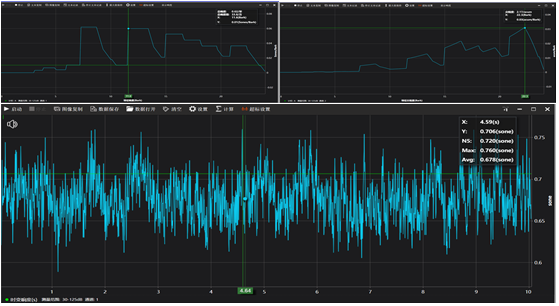

2、聲學信號分析軟件：噪聲與異響分析軟件的主要功能包括：數據采集，通過數據采集模塊，將聲音和振動信號從傳感器中讀取，并將其轉換為數字信號。
3、信號處理：對采集的信號進行濾波、去噪、時域分析、頻域分析、諧波分析、共振分析等處理，以確定設備存在的噪音和異響問題。
